電子工作用パーツキャビネットの製作(2) --- 組み立て ---

概要


電子部品用のパーツボックスを製作することにした。前回の設計に従い、組み立てを行う。


背景と目的


前回に続いて、組み立てを行う。


詳細


1. ラベルの貼り付け

仕切り板に、定数の区分けごとのラベルを貼っていく。かなりの数があるがひたすらやってどうにか終了。

f:id:dekuo-03:20201220130158j:plain

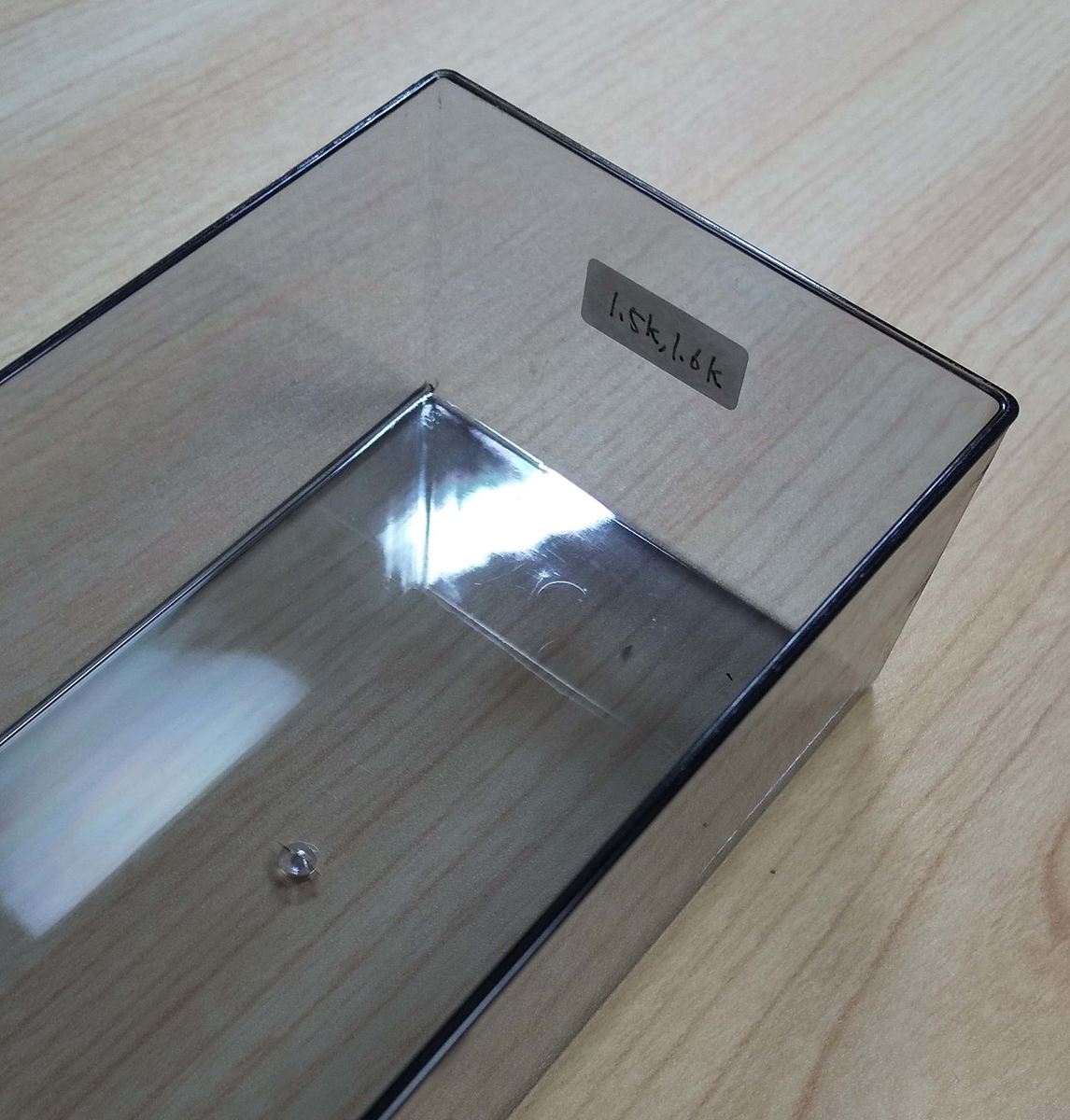

一番奥の区画のラベルは、引き出し側に貼る。

f:id:dekuo-03:20201220130321j:plain

2. 仕切り板固定用スポンジの貼り付け

2.1 仕切り板固定用スポンジ治具の作成

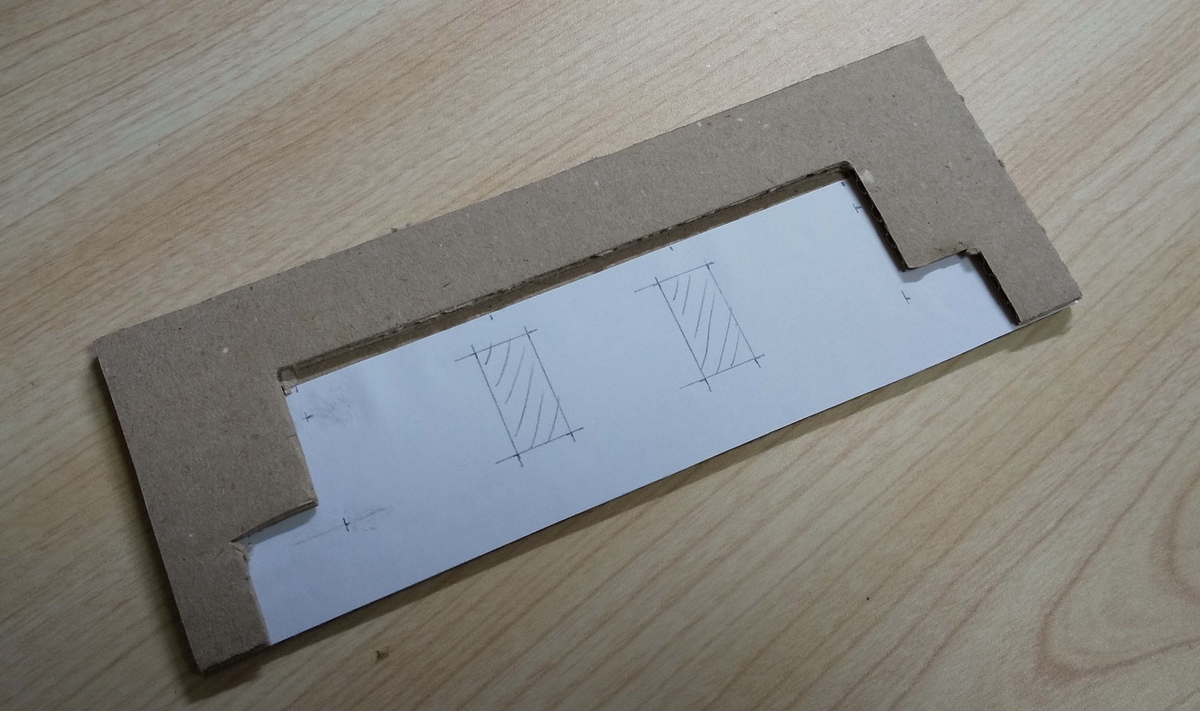

スポンジは、引き出しの奥行きを3分割する位置に張り付ける必要があるが、引き出しの数が非常に多いので、効率的に位置決めができるよう、以下のような治具を作成した。

f:id:dekuo-03:20201220130642j:plain

2.2 仕切り板固定用スポンジの貼り付け

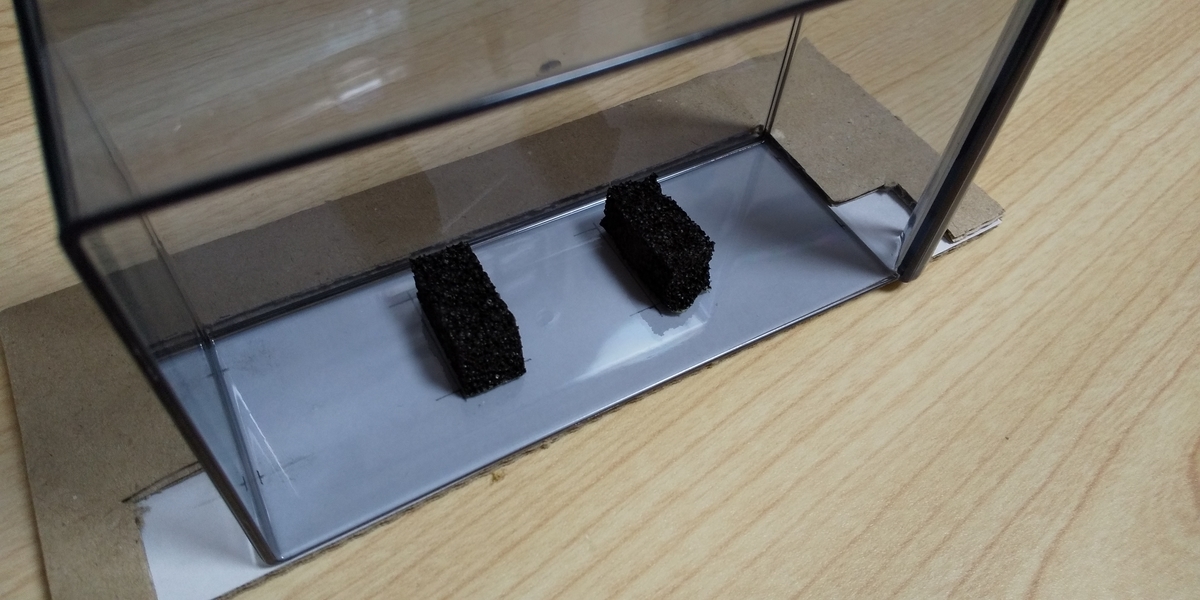

治具を使って、貼ったところ。位置決めが非常にやりやすい。とはいえ、1つの引き出しに対して4か所あるのでかなりの作業量。

f:id:dekuo-03:20201220130653j:plain

3. 仕切り板の取り付け

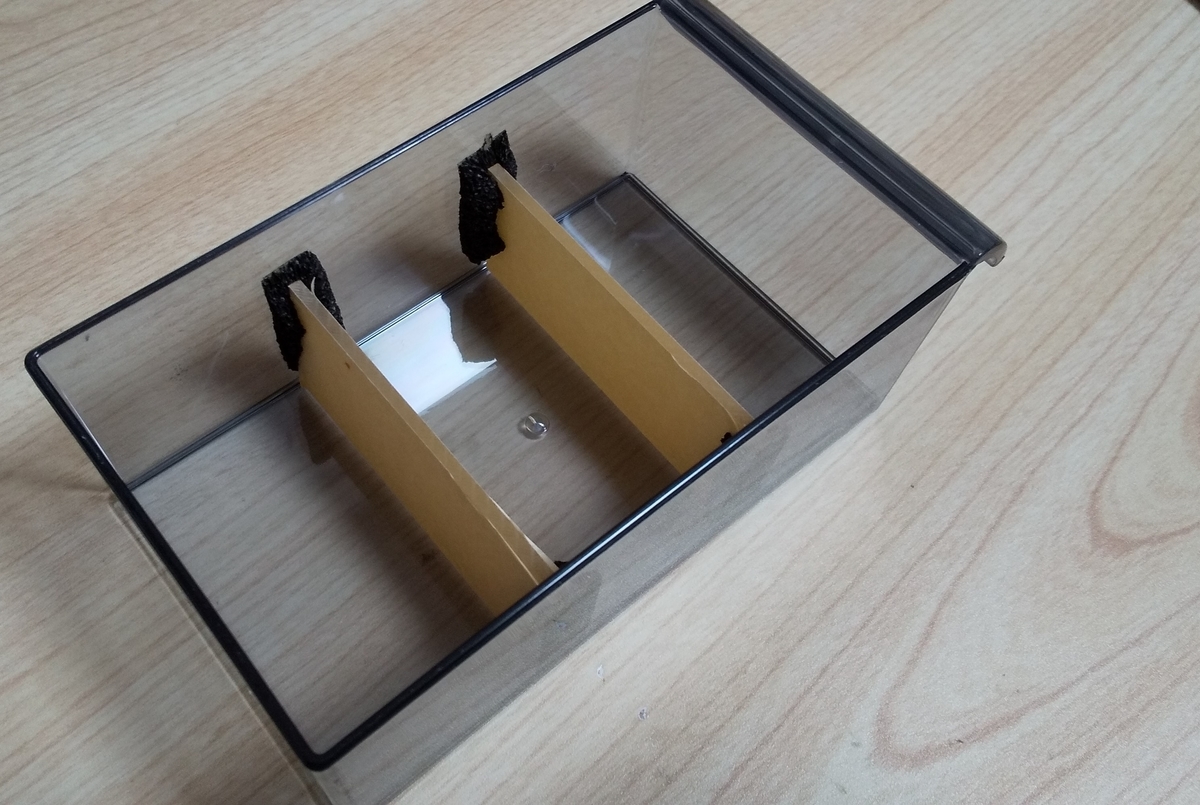

以下のような感じで、ひたすら取り付けしていく。

f:id:dekuo-03:20201220130711j:plain

4. 完成

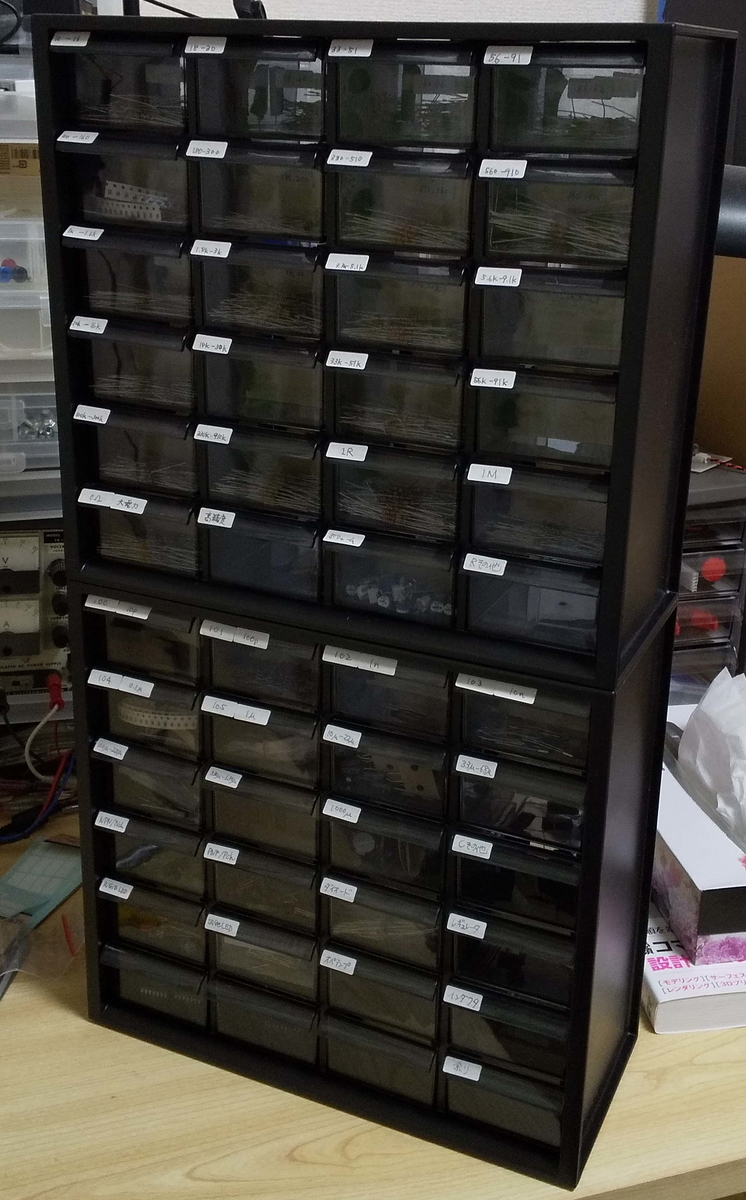

キャビネット2つ分が完成。非常に大変ではあったが、集中してやれば3時間くらいか。

f:id:dekuo-03:20201220130830j:plain

まとめと今後の課題


パーツキャビネットが完成した。総費用は7000~8000円程度。常備部品の収納はこれで十分賄えるし、何より、それぞれの部品へのアクセスしやすさが上がったのと、棚になったことで作業スペースを無駄に占有しなくて済むようになった。快適な工作環境になったと思う。
