概要

筐体の製作を行い、設置・稼働開始した。

背景と目的

前回に引き続き、筐体を製作し、完成させる。

詳細

1. 仕様

防水
ソーラーパネルを一体化
適宜日除け等の処理

設置環境がリモート水位センサと同様なので、要求されるものも同じである。

2. 材料

筐体には、リモート水位センサで実績のあるポリカーボネート製のボックス(ホームセンタービバホームで扱っている)のサイズ違いを使用。ボックス自体が透明なので、ボックス内にカメラレンズを構えても、ボックスを通して外が撮影可能だ。なので穴あけも必要ない。

3. 作製

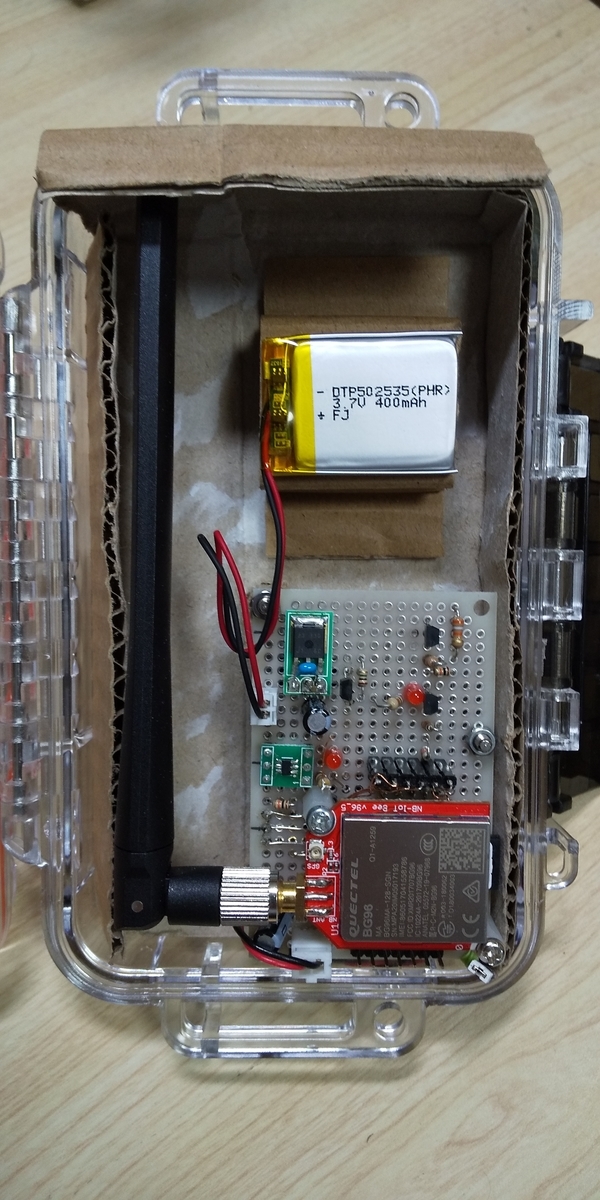

基板と電池を以下のように詰めた。アンテナ長さ的にほぼぴったりだ。日除けは、段ボールとしてある。事前の検証で、段ボールは日除けとしてかなり効果的だとわかったため。見た目は悪いが、手軽な材料なので使わない手はない。

ソーラーパネルは、金具を使って、カメラレンズを設置する面に斜めに固定。ソーラーパネルがカメラレンズの上にくることで、ちょうどレンズ周辺の日除け＋雨除けになるという狙い。とはいえ、横殴りの雨が来たらどうしようもないので、その時は拭くしかないが。

4. 設置、稼働

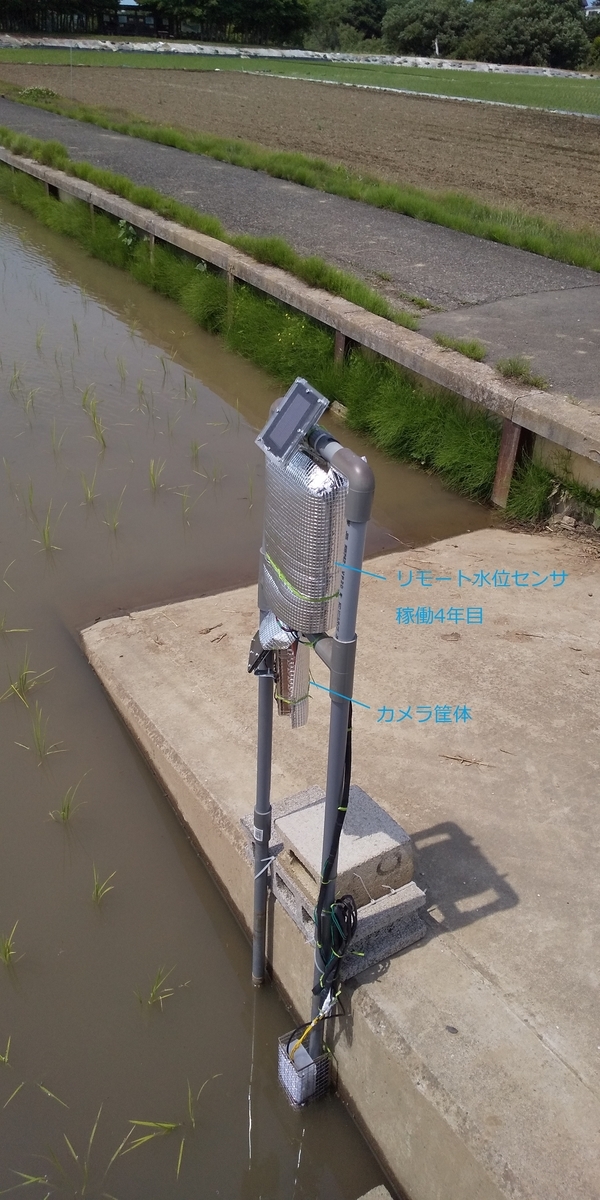

田植えが終わり、いよいよ稼働させる時が来た。以下のように、リモート水位センサ本体の下にぶら下げる形で、設置した。角度は、田んぼ全体がわかるように調整。

5. 動作確認

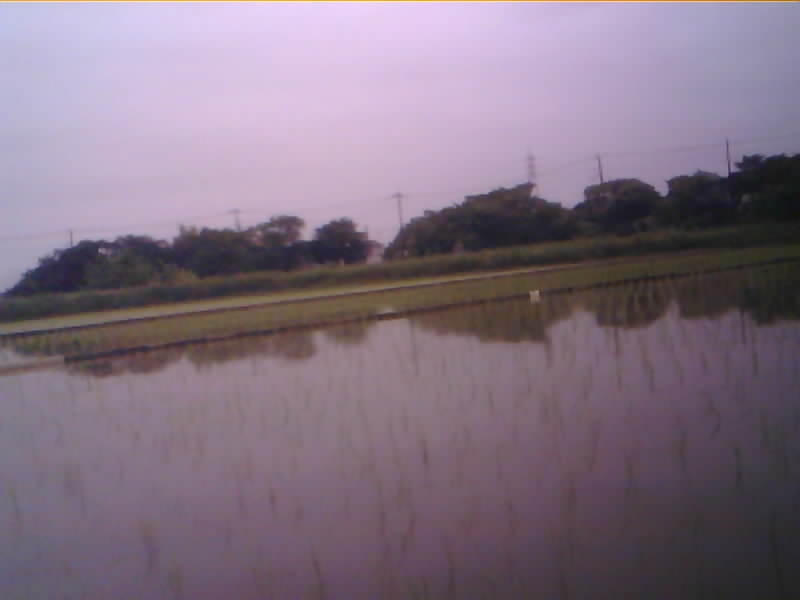

1週間ほど稼働させ、毎日送信されていることを確認。画質自体は、Unit-CAMのメモリの制約でSVGAとかなり低いのだが、とにかく成長記録としては役立つ。やはりレンズ前だけ穴あけしてアクリル板などにしたほうが、もう少しキレイにとれるのかもしれない。あと、色味が悪いのは、後から多少の調整が効くのでよしとする。
