Nema 17タイプ ステッピングモータ を ドライバーIC A4988 で駆動してみる

概要

Nema 17タイプのステッピングモータ を ドライバーIC A4988 搭載のモジュールで駆動してみた。




背景と目的

ある目的でステッピングモータを使用したい(3Dプリンタではない)のだが、以前、

dekuo-03.hatenablog.jp

において使用した 28BYJ-48 は今回の目的に対してはトルクが不足しており、よりトルクの大きいモータが必要となった。そこで、入手性が良く、28BYJ-48比べて十分大きなトルクが期待できるNema 17タイプのモータを使用することとした。今回はまずは駆動用のドライバーICが搭載されたモジュールを使って試しに動かしてみる。



詳細

1. 使用部品

  • Nema 17型ステッピングモータ 42mm × 23mm

    Nema 17は規格名で、1.7インチ≒約42mm角の大きさのモータである。奥行き(厚み)は製品によりさまざまで、今回使用するのは、23mmと厚みの薄い製品でAmazonで約1500円と最も安価な部類である。相あたりの電流は、1A、保持トルクは13N・cmとのこと。ステップ角は1.8°なので200ステップで1回転である。

www.amazon.co.jp

  • A4988 ステッピングモータドライバーモジュール

    8-35Vまでの電源電圧が使用可能なドライバー。パルスを入力信号として与えることで、出力側のステッピングモータの駆動に必要な2相分のブリッジが駆動される。

https://www.amazon.co.jp/dp/B0CLR2KJC1?ref=ppx_yo2ov_dt_b_fed_asin_title

  • ESP-WROOM-32 DevKit-C

    駆動用のステップパルスを発生させるため、マイコンとして使用する。


2. 配線

A4988 ドライバーモジュールの各ピンの接続は、以下とした。

モーター駆動電源は12Vで、ロジック部VDDはESP-WROOM-32のIOと同じく3.3Vである。励磁方式は、1-2相励磁とするため、MS1,2,3をこちらを参考に設定。

ピン名 接続先/レベル 備考
~EN GND イネーブル
MS1 3.3V
MS2 GND
MS3 GND
~RST 3.3V
~SLP 3.3V
STEP IO5 ステップパルス信号
DIR GND 回転方向
VMOT 12V モータ駆動電源
1A A+
1B A-
2A B+
2B B-
VDD 電源 3.3V|DevKit-Cの3.3V出力を使用


3. プログラム

ステップ角1.8°で1-2相励磁のため、200 * 2パルスで1回転である。そのため、400パルスで1秒となるように、パルス周期を2.5msecとしてIO5から出力する。

void setup() {
  // put your setup code here, to run once:

  Serial.begin(115200);

  pinMode(5, OUTPUT);

}

void loop() {
  // put your main code here, to run repeatedly:
  digitalWrite(5, HIGH);
  delayMicroseconds(1250);
  digitalWrite(5, LOW);
  delayMicroseconds(1250);
}


4. 結果

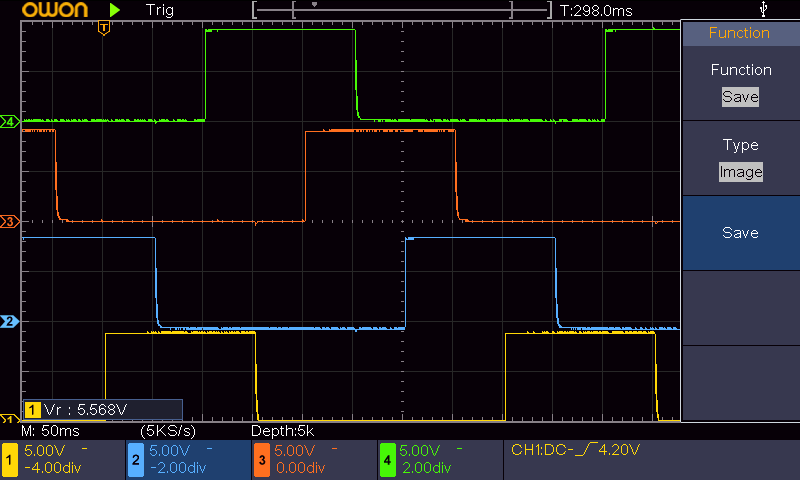

オシロスコープにて出力を観察。4つの出力端子から信号が出ている。このときは上記のパルスよりも遅い20msec周期としてある。

モータを接続し、所定の周期のパルスを与えた結果は以下。1秒で1回転している。


www.youtube.com

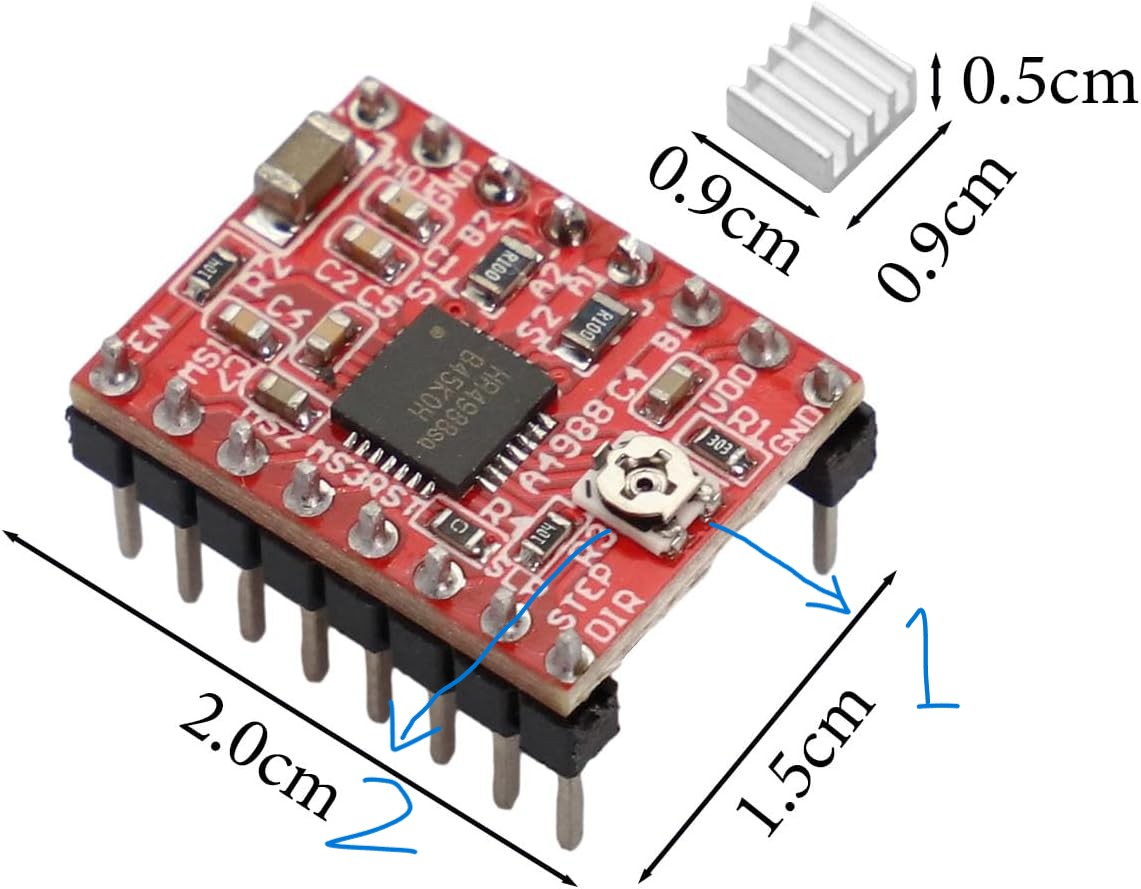

なお、電源の出力電流は平均およそ360mAで、4.5W程度の消費。(手持ちの直流安定化電源での表示)。電流制限用の可変抵抗は、2の方向である。購入時では1の方向でその場合は約170mAだった。



まとめと今後の課題

Nema 17タイプ ステッピングモータ を ドライバーIC A4988 で駆動することができた。目的の機器への組込みを進めたい。
