信号発生器の製作(3) --- 筐体の製作、完成 ---

概要

信号発生器の筐体を製作し、完成させた。




背景と目的

前回、電子回路とソフトの製作を行った。今回は、筐体を製作し、完成させる。



詳細

1. 筐体の材料

筐体の材料は、

nobulabo.com

を参考にしながら、100均ショップを巡って、程よい大きさのものを見つけることができた。セリアのギフト缶である。材質は、スチール(スズメッキ)。大きさは、約100mm×100mm×50mm。少し高さがあるがまあ問題ない。

※↓上記サイトより

https://nobulabo.com/x11/wp-content/uploads/2021/10/tinplate-GiftCan-Square-1.jpg


2. 穴あけ加工

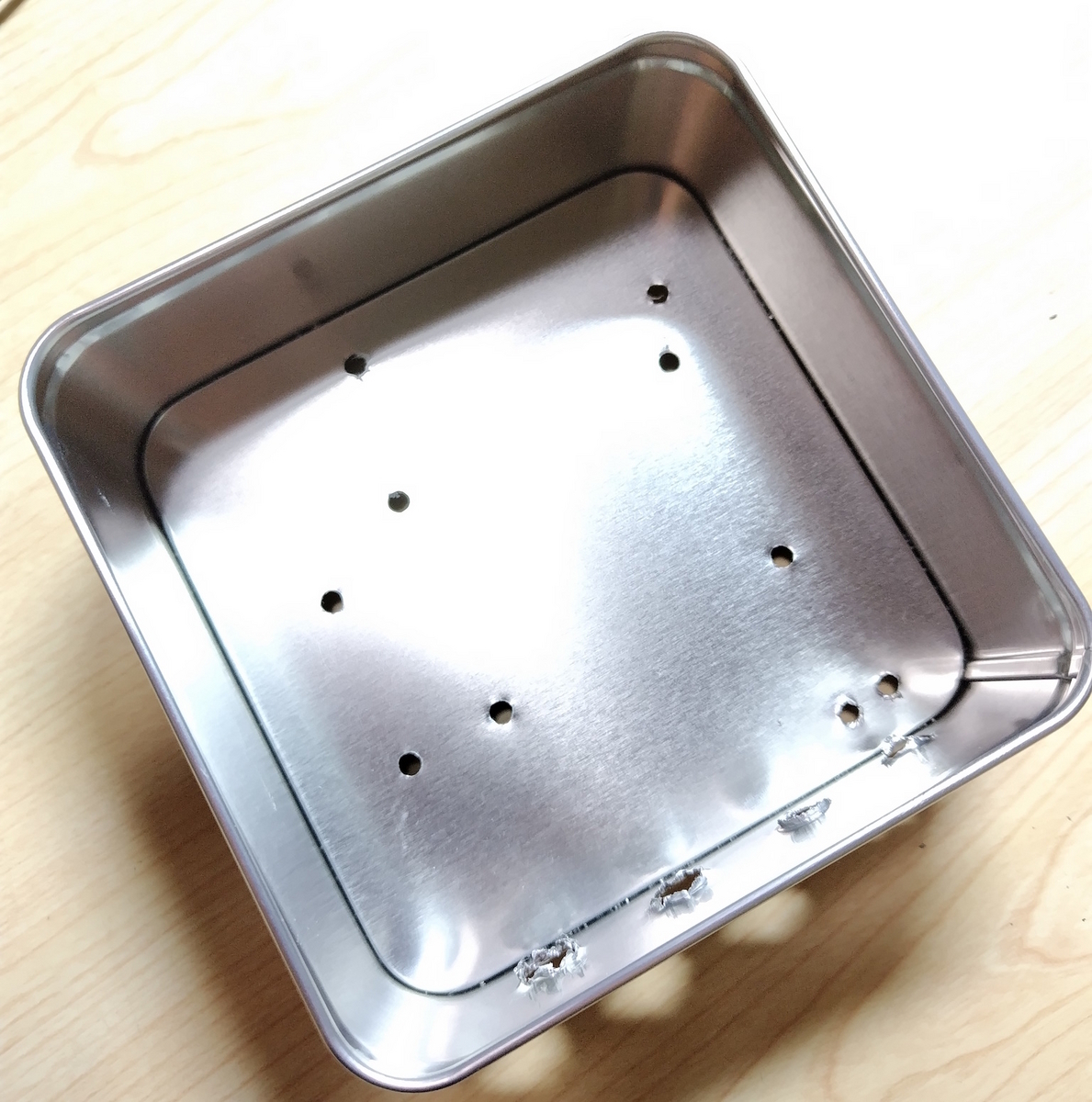

2.1 底面(基板固定面)

缶の中には、メインの基板、液晶画面、スイッチ基板が収まる。それらを固定するためのネジ穴を底面に開けた。

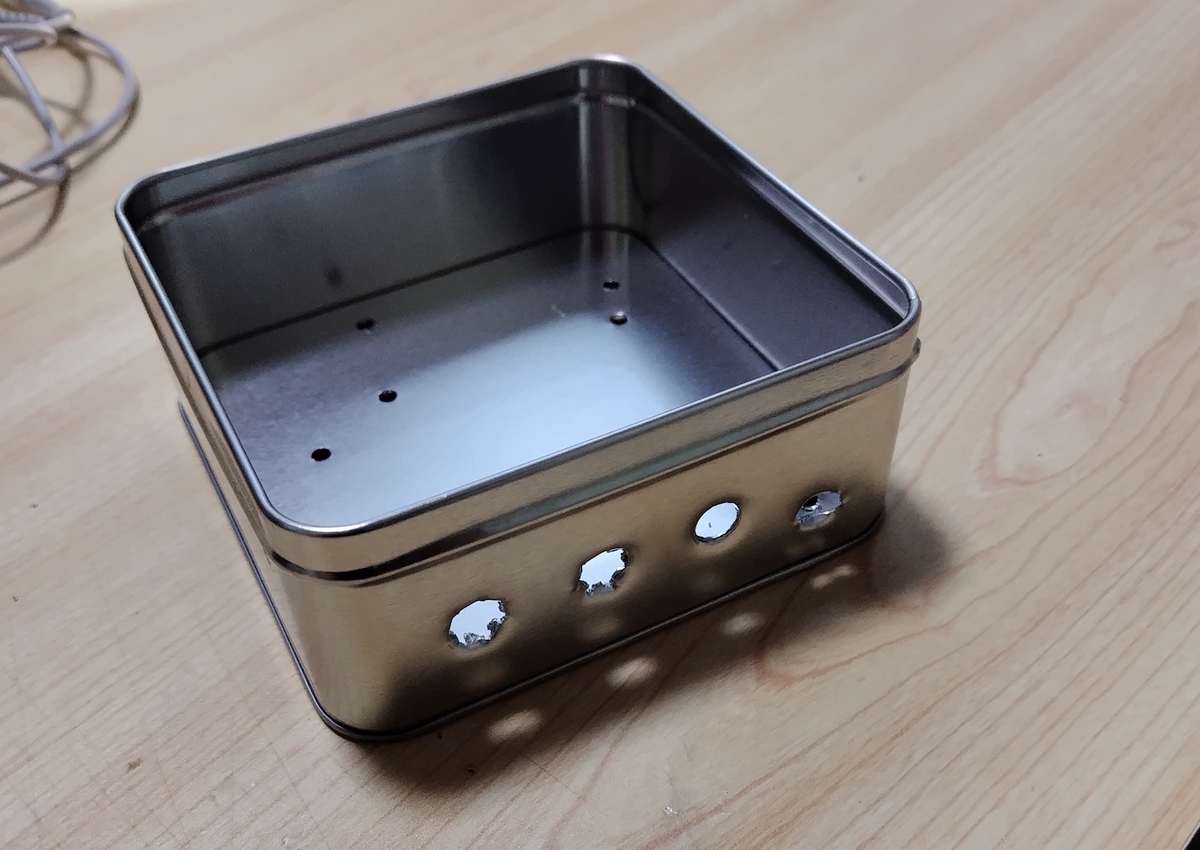

2.2 裏面(端子面)

裏面には、信号出力のBNC端子、ジョンソンターミナル、電源USB端子が出る。それらの穴を開けたのだが、全くきれいに開かなかった。原因としては、ドリルの速度を上げ過ぎたのと、材質がスチール(スズメッキ)であるせいか、アルミよりも切れづらいためと思われる。最終的に、ハンドリーマで穴を拡大しながらバリを取ろうとしたが、結局うまく取れなかった。

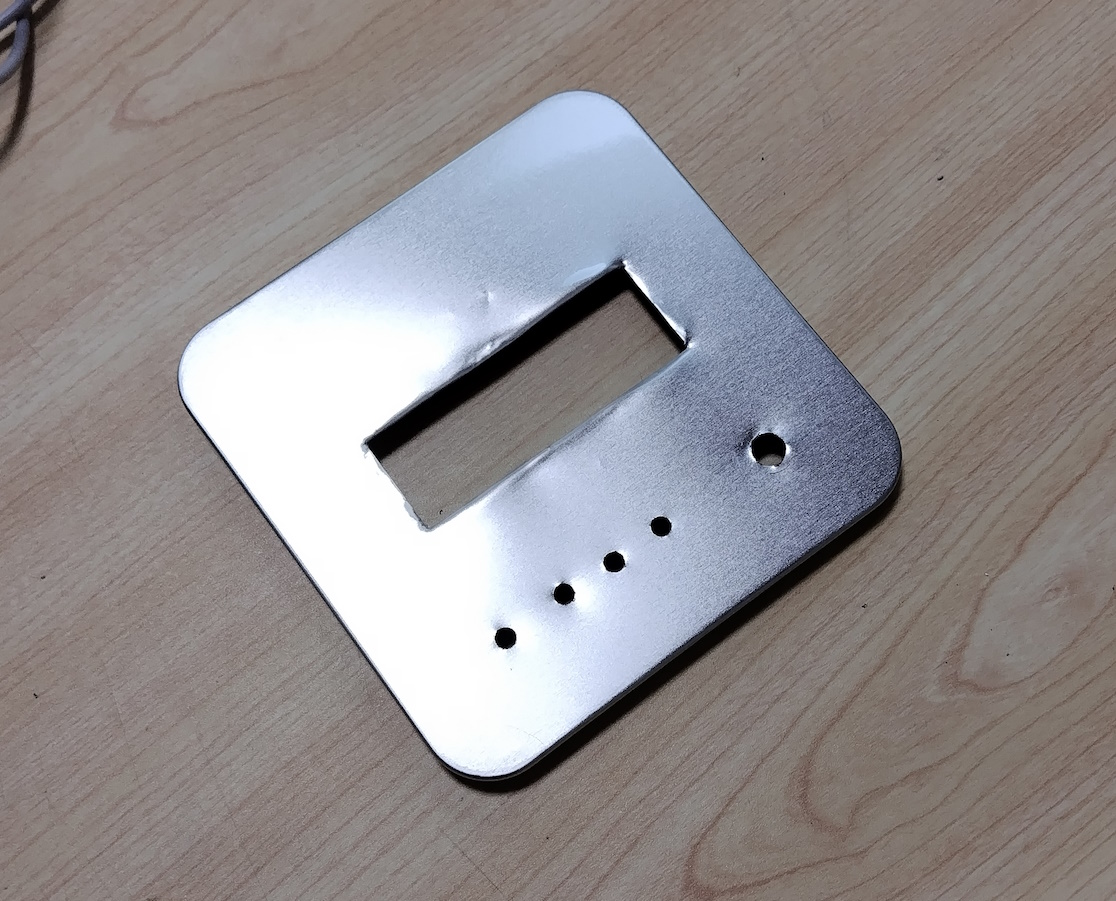

2.3 ふた(操作パネル)

液晶画面が出る角穴とスイッチが出る穴、ロータリーエンコーダ取り付け穴。できるだけきれいにやったつもりだったが、液晶画面穴の周辺は少し歪んでしまった。


3. 組み立て

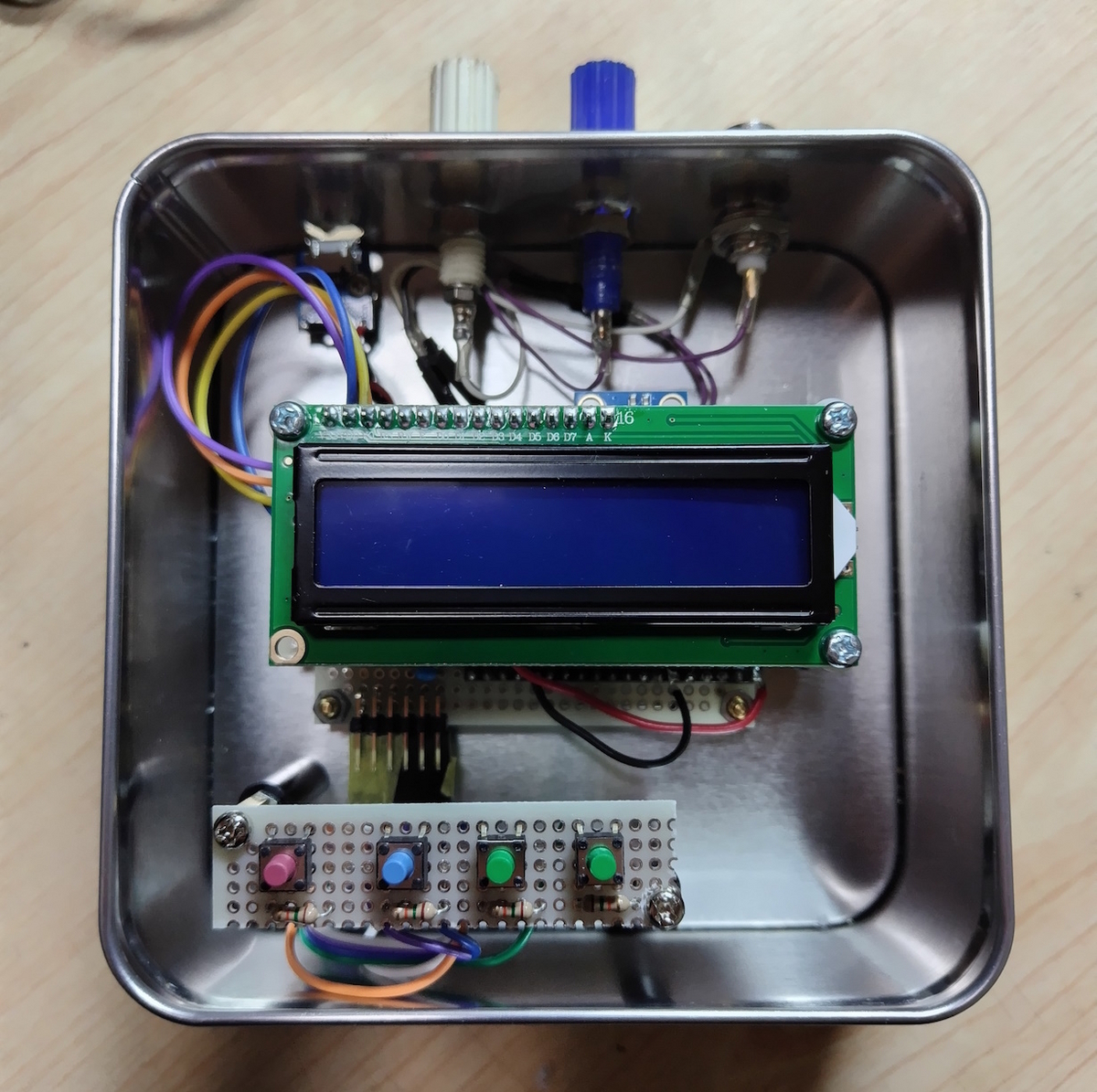

3.1 基板と液晶を固定

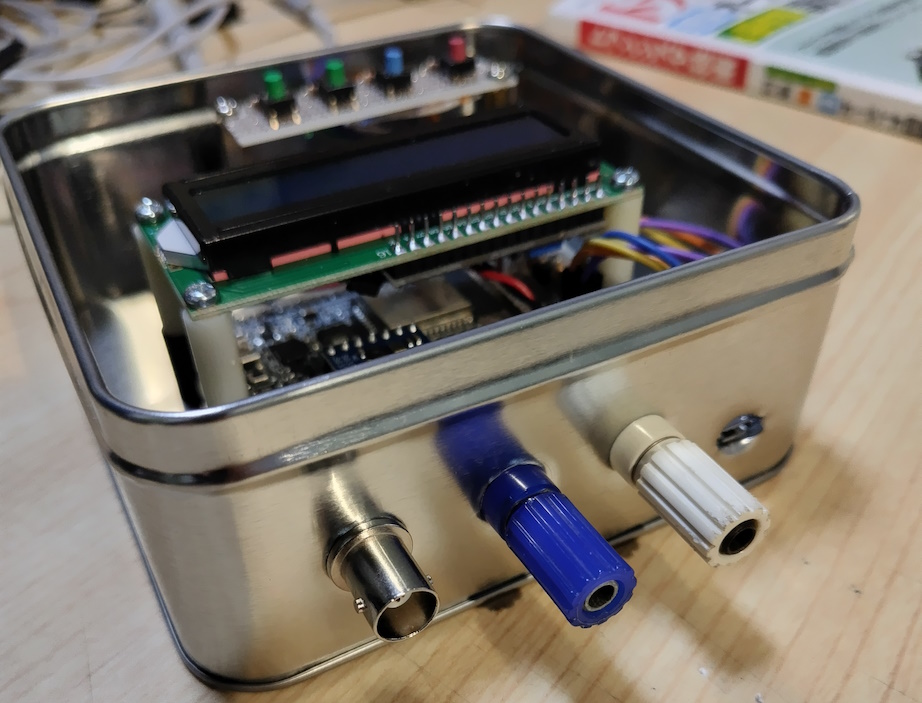

3.2 端子を取り付け

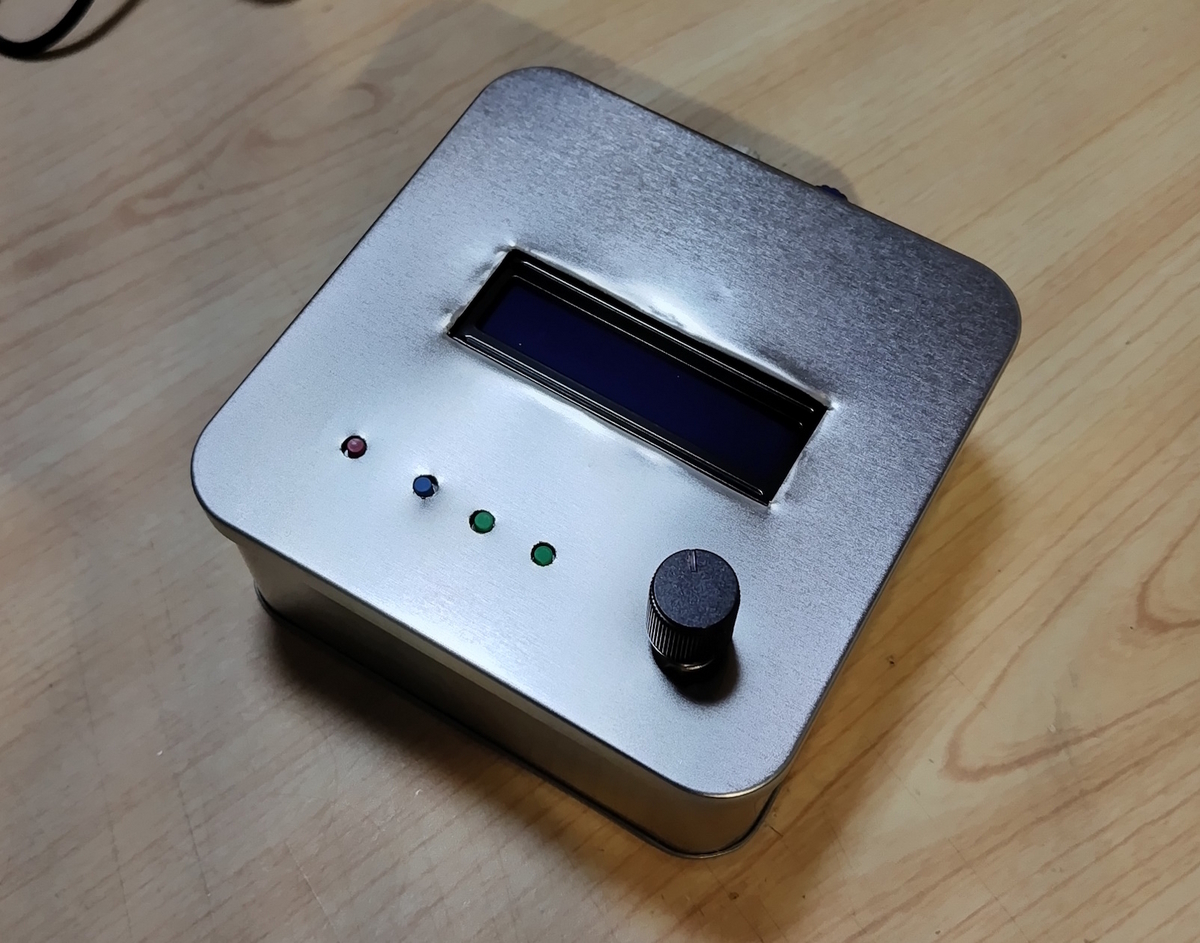

3.3 ふたを取り付け


4. 銘板ラベリング

完成イメージにあるように、操作パネルの各部には、ラベリングする。ラベリング方法は、以下の透明なシール用紙

www.elecom.co.jp

を使用して、インクジェットプリンターで文字を印刷し、貼り付けるという方法。

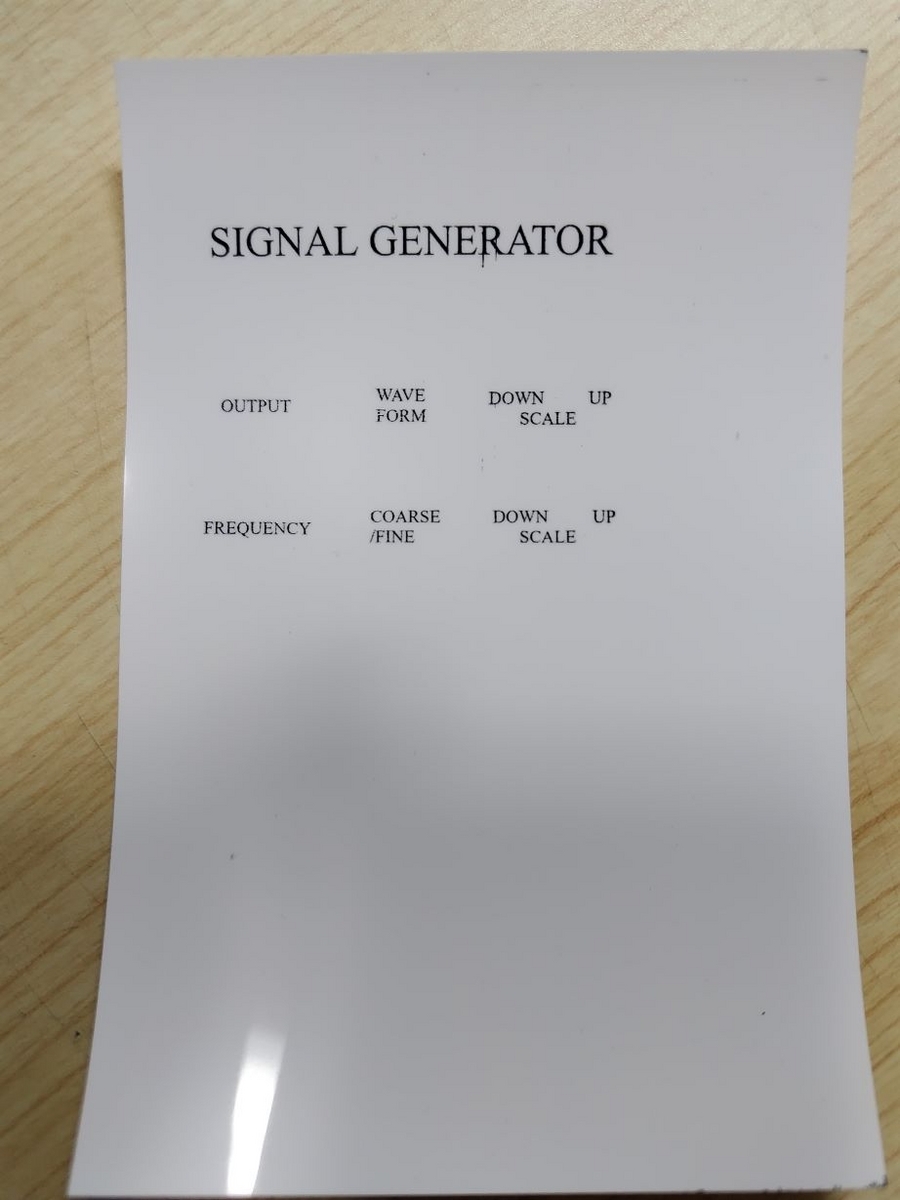

印刷した結果が以下。所有するプリンタのせいか、少しカスレと滲みがあるが、とりあえずよい。

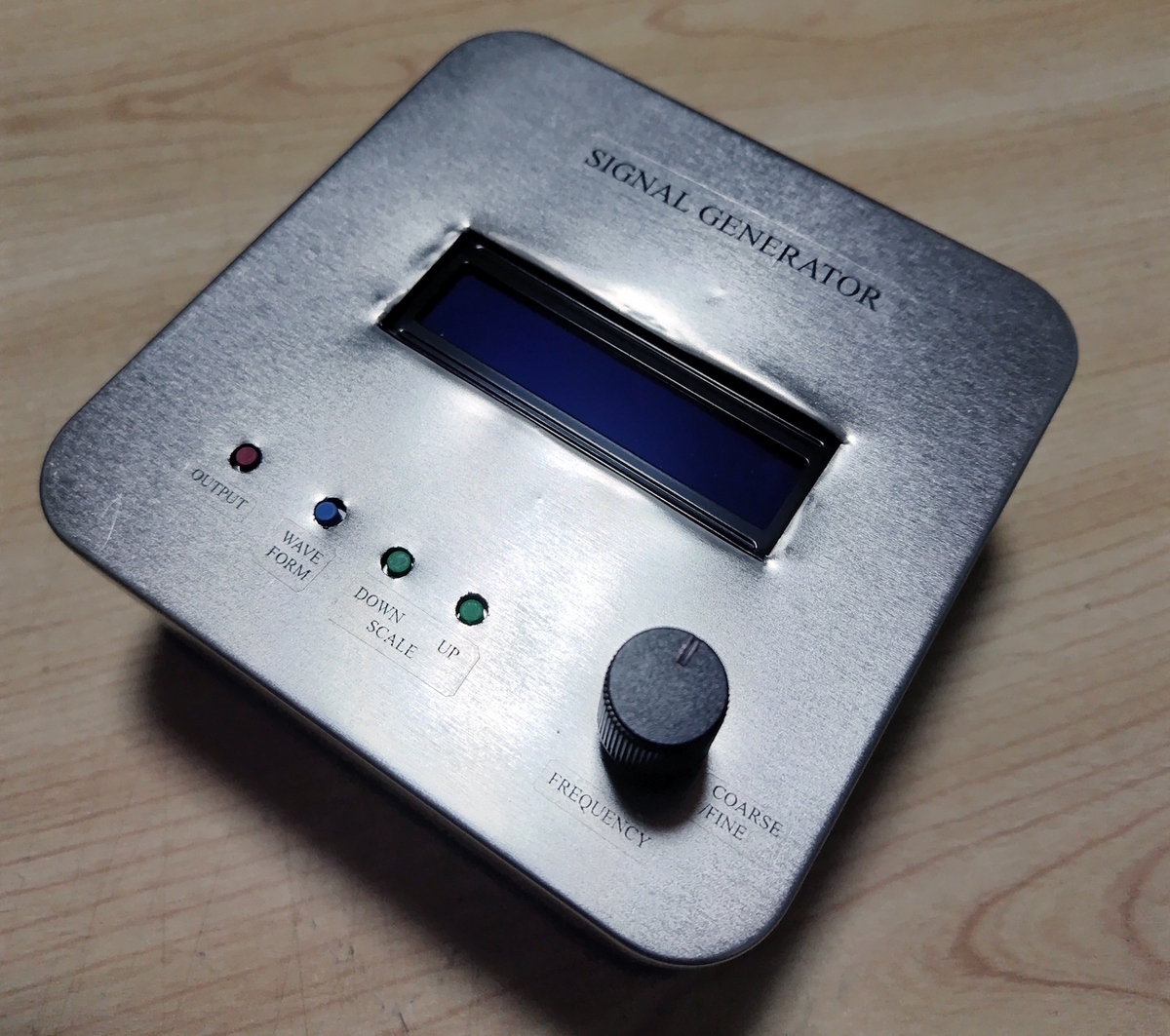

これらを切り出して貼ったのが以下。ピンセットで、1枚1枚慎重に貼った。プラモデルのデカール貼りを思い出した。まずまずきれいに貼れたと思う。


4. 完成

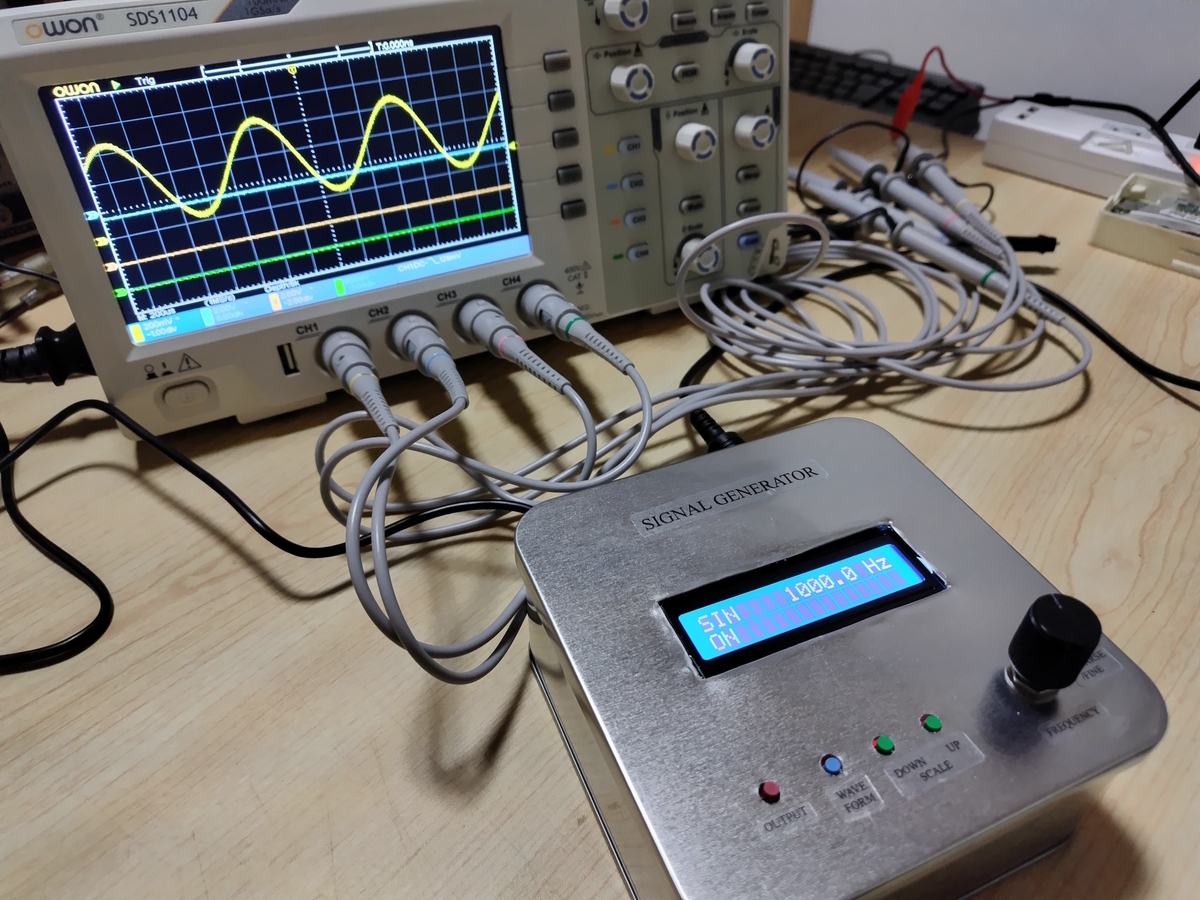

以下が完成した様子。完成イメージとまずまず同じような感じに仕上がったと思う。動作も問題ないことを確認。



まとめと今後の課題

信号発生器を完成させることができた。これから、各種実験でどんどん使用していきたい。
